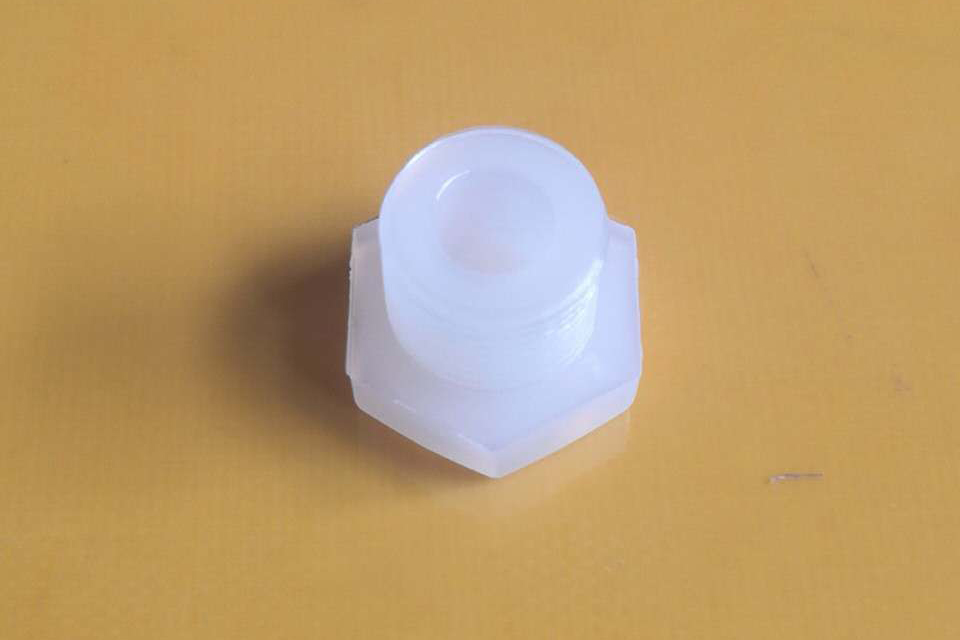

尼龍螺母作為工程塑料緊固件，其材料性能需在強(qiáng)度和韌性之間取得精準(zhǔn)平衡，以滿足實(shí)際工況中的力學(xué)要求。以下是具體分析及選材建議：

一、核心性能要求

1. 強(qiáng)度要求（防止失效）

• 彎曲強(qiáng)度：

  • 需抵抗安裝時(shí)的扭矩應(yīng)力和服役中的徑向載荷（如振動(dòng)沖擊）。

  • 目標(biāo)值：基礎(chǔ)尼龍（PA6/PA66）彎曲強(qiáng)度通常為100-150 MPa，增強(qiáng)后需＞180 MPa（如玻纖改性）。

• 拉伸強(qiáng)度：

  • 避免螺紋滑牙或拉脫，尤其在預(yù)緊力作用下。

  • 目標(biāo)值：PA66-GF30 拉伸強(qiáng)度需≥150 MPa。

• 抗蠕變性：

  • 防止長(zhǎng)期受力下螺紋變形導(dǎo)致預(yù)緊力衰減（玻纖/礦物填充可提升抗蠕變能力）。

2. 韌性要求（防止脆斷）

• 沖擊韌性：

  • 需承受安裝沖擊、意外跌落或振動(dòng)疲勞。

  • 目標(biāo)值：缺口沖擊強(qiáng)度（23℃）≥8 kJ/m²（基礎(chǔ)尼龍僅5-7 kJ/m²，增韌后可達(dá)15 kJ/m²以上）。

• 斷裂伸長(zhǎng)率：

  • 保證一定塑性變形能力，避免應(yīng)力集中導(dǎo)致脆裂（＞20%為宜）。

二、強(qiáng)度與韌性的沖突與平衡

注：純尼龍（如PA66）難以兼顧二者，改性必不可少。

三、關(guān)鍵改性技術(shù)

1. 增強(qiáng)方案

• 玻璃纖維（GF）：

  • 添加20-30% GF，彎曲強(qiáng)度提升80-100%，但沖擊韌性下降30-50%。

  • 風(fēng)險(xiǎn)：纖維外露導(dǎo)致摩擦系數(shù)增大，安裝時(shí)易產(chǎn)生碎屑。

• 礦物填充（滑石粉/云母）：

  • 成本低，改善尺寸穩(wěn)定性，但增韌效果有限。

2. 增韌方案

• 彈性體共混（EPDM/POE）：

  • 添加5-15%彈性體，沖擊韌性提升2-3倍，但強(qiáng)度降低10-20%。

• 核殼結(jié)構(gòu)增韌劑（如丙烯酸酯類(lèi)）：

  • 在基體中形成"海島結(jié)構(gòu)"，高效吸收沖擊能，對(duì)強(qiáng)度影響較小。

3. 協(xié)同優(yōu)化技術(shù)

• "剛-韌"復(fù)配體系：

  • 玻纖+彈性體：GF提供骨架支撐，彈性體分散應(yīng)力（例：PA66+30%GF+8%POE，彎曲強(qiáng)度＞180 MPa，沖擊韌性＞12 kJ/m²）。

• 納米復(fù)合材料：

  • 蒙脫土等納米粒子可同步提升強(qiáng)度、韌性和熱變形溫度（HTD）。



四、工況適配選材指南

五、失效模式與應(yīng)對(duì)策略

六、結(jié)論與選材建議

1. 基礎(chǔ)要求：

   • 尼龍螺母的彎曲強(qiáng)度需＞150 MPa，缺口沖擊強(qiáng)度＞8 kJ/m²。

2. 優(yōu)選方案：

   • PA66-GF25~30% + 彈性體增韌劑5~10%：綜合性能最佳（如巴斯夫Ultramid® A3WG10）。

3. 特殊場(chǎng)景：

   • 高溫環(huán)境：選用玻纖增強(qiáng)PA46（如帝斯曼Stanyl®）；

   • 耐化學(xué)腐蝕：選擇PA12-GF30（如贏創(chuàng)Vestamid®）。

4. 必做驗(yàn)證：

   • 模擬裝配扭矩測(cè)試（防止安裝開(kāi)裂）

   • 長(zhǎng)期振動(dòng)試驗(yàn)（評(píng)估預(yù)緊力保持率）

注：尼龍吸濕后韌性上升但強(qiáng)度下降，設(shè)計(jì)時(shí)需按飽和含水狀態(tài)校核強(qiáng)度（如汽車(chē)件按50%RH平衡含水率計(jì)算）。
